折り返し電極

折り返し電極とは

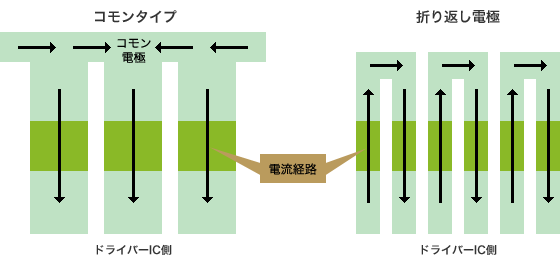

折り返し電極とは下図のような往復型電極の構造で、ヒータが2つに分割されています。
このため、ヒータのパターンピッチは仕様値の2倍となっています。

このページのトップへ

なぜ東芝ホクト電子は折り返し電極を？

コモンがありませんので…

• コモンドロップによるロスが10％程度改善されます。（当社比）

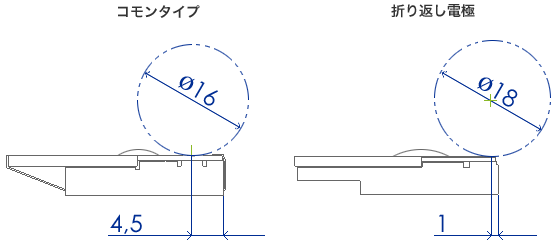

• ヒータラインを放熱板の端面に近づけることが出来ます。
• コモンスペースを無くして、サブストレートを小型化できます。

発熱体中心の高温部にスリットがあるため、以下の効果が期待できます。

• ヒータの温度が均一化し、中央の高温部でメディアにダメージを与えることが少ない。
• 空間周波数が2倍になり、スリットによるザラザラ感が低減される。
