サーマルプリントヘッド

バーコードラベルプリンタ

インダストリアル・ロジスティック関係

特長
産業、物流システム用バーコードプリンタには高速、高耐久、高信頼性のサーマルプリントヘッドを提供します。　マイクロラベルには高精細、大量発行するラベルには高耐久保護膜構造で対応します。

[イメージ] ロジスティック

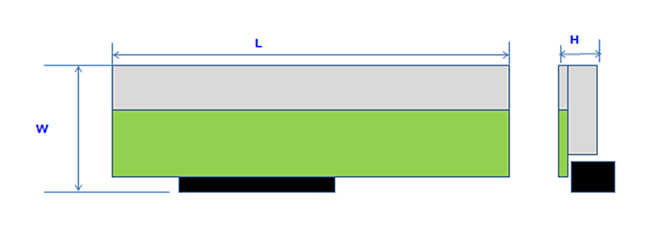

(※) サイズ表記について

形名 記録幅
(mm)		 解像度
(dpi)		 ドット数
(dots)		 抵抗値
(Ω)		 抵抗値
バラツキ
(%)		 回路電源電圧
(V)		 プラテン径
(φmm)		 グレーズ構造 外形(※)
(mm)
WxLxH
G5206D 108 203 864 800±12% ±8% 3.3/5 推奨φ14 PEG 21x118x5
［特長］ 高耐久保護膜構造により耐摩耗性の向上。U-SHAPE構造によるコンパクト化を実現
G5138G 108 203 864 880±6% ±8% 3.3/5 推奨φ14 PEG 25x118x5
［特長］ U-SHAPE構造のよるコンパクト化を実現
G5138M 108 203 864 780±6% ±8% 3.3/5 推奨φ14 PEG 25x118x5
［特長］ 高耐久保護膜構造により耐摩耗性の向上。U-SHAPE構造によるコンパクト化を実現
G5140F 104 203 832 726±12% ±8% 3.3/5 推奨φ20 PEG 46x118x6
［特長］ 標準タイプ
G5329C 104 203 832 600±8% ±8% 3.3/5 推奨φ20 PG 46x118x6
［特長］ G5140Fベースで低抵抗、段差レス構造による高速対応
G5266B 104 203 832 800±12% ±8% 3.3/5 推奨φ16.7 PG 30x125x6
［特長］ 高耐久保護膜構造により耐摩耗性の向上。U-SHAPE構造によるコンパクト化を実現。ニアエッジ構造によりリボンの熱時剥離対応。
G5292E 105.7 300 1248 1250±6% ±8% 3.3/5 推奨φ16 PEG 21x118x5
［特長］ 高耐久保護膜構造により耐摩耗性の向上。U-SHAPE構造によるコンパクト化を実現
G5139G 106 300 1248 1500±6% ±8% 3.3/5 推奨φ18 PEG 25x118x5
［特長］ U-SHAPE構造のよるコンパクト化を実現
G5139L 106 300 1248 1500±6% ±8% 3.3/5 推奨φ18 PEG 25x118x5
［特長］ 高耐久保護膜構造により耐摩耗性の向上。U-SHAPE構造によるコンパクト化を実現
G5141F 105.7 300 1248 1130±12% ±8% 3.3/5 推奨φ20 PEG 46x118x6
［特長］ 標準タイプ
G5330C 105.7 300 1248 1000±8% ±8% 3.3/5 推奨φ20 PG 46x118x6
［特長］ G5141Fベースで低抵抗、段差レス構造による高速対応
G5267A 106.6 305 1280 1000±12% ±8% 3.3/5 推奨φ16.7 PG 30x125x6
［特長］ 高耐久保護膜構造により耐摩耗性の向上。U-SHAPE構造によるコンパクト化を実現。ニアエッジ構造によりリボンの熱時剥離対応。
G5228A 105.6 600 2496 1800±12% ±8% 5 推奨φ20 PEG 46x118x6
［特長］ 高解像度600DPIによる高画質な印字を提供。
G5228B 105.6 600 2496 1800±12% ±8% 5 推奨φ20 PEG 46x118x6
［特長］ 高解像度600DPIによる高画質な印字を提供。高耐久保護膜構造により耐摩耗性の向上。
G5331B 105.6 600 2496 1500±10% ±8% 3.3/5 推奨φ20 PEG 46x118x6
［特長］ 高解像度600DPIに5段履歴IC搭載により高速かつ高画質な印字を提供。
G5213 168 203 1344 800±12% ±8% 3.3/5 推奨φ20 PEG 46x187x10
［特長］ U-SHAPE構造のよるコンパクト化を実現
G5214 168 300 1984 1000±12% ±8% 3.3/5 推奨φ20 PEG 46x187x10
［特長］ U-SHAPE構造のよるコンパクト化を実現
BHP4A01SS 256 203 2048 800±12% ±8% 5 MAXφ20 PG 46x274x10
［特長］ B4サイズ溶融転写に最適
BHP9407FS 112 609 2688 3500±12% ±8% 5 推奨φ20 PG 44x120x6
［特長］ 高解像度600DPIに5段履歴IC搭載により高速かつ高画質な印字を提供。

このページのトップへ

食品関係

特長
保護膜の構造を最適化する事で、食品工場やパックセンター等で使用される台紙の無いラベルやフィルムラベルに印字ができる高信頼かつ高耐久なサーマルプリントヘッドを提供します。また履歴制御内臓IC搭載により高速かつ高画質な印字を提供します。

[イメージ] 食品

(※) サイズ表記について

形名 記録幅
(mm)		 解像度
(dpi)		 ドット数
(dots)		 抵抗値
(Ω)		 抵抗値
バラツキ
(%)		 回路電源電圧
(V)		 プラテン径
(φmm)		 グレーズ構造 外形(※)
(mm)
WxLxH
BHP4249FS 56 203 448 600±12% ±8% 5 MAXφ20 PG 45x65x6
［特長］ 5段履歴IC搭載により高速かつ高画質な印字を提供
G5201F 56 203 448 960±12% ±8% 5 推奨φ12 PEG 18x66x5
［特長］ 高耐久保護膜構造により耐摩耗性向上。耐腐食性構造による高信頼性実現。U-SHAPE構造によるコンパクト化を実現。
BHP6214HS 59 305 704 1500±12% ±8% 5 推奨φ20 PG 38x70x8
［特長］ 3段履歴IC搭載により高速かつ高画質な印字を提供
G5279C 80 203 640 850±12% ±8% 3.3 to 5.0 推奨φ15 PG 21x87x5
［特長］ 高耐久保護膜構造により耐摩耗性向上。耐腐食性構造による高信頼性実現。U-SHAPE構造によるコンパクト化を実現。
LH4114WK 80 203 640 800±12% ±8% 5 推奨φ20 FG 38x91x6
［特長］ 薄グレーズ構造による蓄熱改善。
G5364A 81 300 960 1200±6% ±8% 3.3 to 5.0 推奨φ15 PG 21x91x5
［特長］ 高耐久保護膜構造により耐摩耗性向上。耐腐食性構造による高信頼性実現。U-SHAPE構造によるコンパクト化を実現。

このページのトップへ

タグ・チケットプリンタ

特長
ストレートパス構造によりチケットや電子タグのような厚みのあるメディアに印字ができます。また履歴制御内臓IC搭載により高速かつ高画質な印字を提供します。

[イメージ] タグ・チケットプリンタ

(※) サイズ表記について

形名 記録幅
(mm)		 解像度
(dpi)		 ドット数
(dots)		 抵抗値
(Ω)		 抵抗値
バラツキ
(%)		 回路電源電圧
(V)		 プラテン径
(φmm)		 グレーズ構造 外形(※)
(mm)
WxLxH
BHC4215SS 56 203 448 970±15% ±10% 5 推奨φ20 PG 23x65x7
［特長］ 凸面構造によりストレートパスを実現。
BHP6212FS 53 305 640 1500±12% ±8% 5 MAXφ20 PG 45x80x6
［特長］ 5段履歴IC搭載により高速かつ高画質な印字を提供
BHC4262FR 56 203 448 450±15% ±10% 5 推奨φ20 PG 19x70x24
［特長］ 凸面構造によりストレートパスを実現。5段履歴IC搭載により高速かつ高画質な印字を提供
DHP9203FS 58.67 610 1408 2500±12% ±8% 5 MAXφ20 PG 44x69x6
［特長］ 5段履歴IC搭載により高速かつ高画質な印字を提供。高解像度600DPIにより更なる高画質化を実現。
LH6404LK 128 305 1536 1500±12% ±8% 5 MAXφ20 PG 38x140x6
［特長］ 3段履歴IC搭載により高速かつ高画質な印字を提供

このページのトップへ

カードプリンタ

特長
ストレートパス構造である、ニアエッジ構造や凸面構造によりプラスチックカードのような硬質メディアをストレートに搬送する事が出来ます。
発熱抵抗体基板の最適化により昇華メディアで高画質なカラー印字を提供します。
凸面構造はカスタム対応となります

[イメージ] カードプリンタ

(※) サイズ表記について

形名 記録幅
(mm)		 解像度
(dpi)		 ドット数
(dots)		 抵抗値
(Ω)		 抵抗値
バラツキ
(%)		 回路電源電圧
(V)		 プラテン径
(φmm)		 グレーズ構造 外形(※)
(mm)
WxLxH
G5053F 57 300 672 2900±10% ±2
(隣接±1%)		 5 推奨φ20 PEG 16x70x5.8
［特長］ ニアエッジ構造によりストレートパスを実現。昇華・溶融転写に最適。
G5053B 57 300 672 2900±10% ±2
(隣接±1%)		 5 推奨φ20 PEG 16x70x5.8
［特長］ ニアエッジ構造によりストレートパスを実現。昇華・溶融転写に最適。
G5543A 57 300 672 2900±10% ±2
(隣接±1%)		 5 推奨φ20 PEG 16x70x5.8
［特長］ 新ニアエッジ構造によりヘッド位置合わせを容易にしストレートパスを実現。昇華・溶融転写に最適。
G5105B 57 300 672 2700±10% ±2
(隣接±1%)		 5 推奨φ20 PEG 25x70x5.8
［特長］ ニアエッジ構造によりストレートパスを実現。昇華・溶融転写に最適な構造。データ転送のパラレル化で高速化を実現。
G5167B 40 200 320 1125±12% ±8% 5 推奨φ20 PEG 14x46x5.8
［特長］ ニアエッジ構造によりストレートパスを実現。リライトに最適な構造
BHC5504SS 129.8 300 1536 1400±12% ±8%
(隣接±2%)		 5 推奨φ20 凸セラミック
基板		 35x140x7
［特長］ 凸面構造によりヘッド位置調整を容易にしストレートパスを実現。昇華・溶融転写に最適な構造。参考出品：カスタム対応製品
BHC52**SR　 59.5 300 704 1900±15% ±10
(隣接±8%)		 5 推奨φ20 凸セラミック
基板		 14x70x20
［特長］ 凸面構造によりヘッド位置調整を容易にしストレートパスを実現。昇華・溶融転写に最適な構造。参考出品：カスタム対応製品

このページのトップへ

カスタム対応

特長
印字サイズは1インチから26インチまで、解像度は200dpi から1200dpiまで、お客様の用途に応じたTPHを提供します。
特殊なメディアを使用する用途では、メディアダメージを改善しかつ高濃度印字を可能にしました。
高画質を要する用途では、印字品位の均一化によりムラのない綺麗な画質を可能にしました。
お客様の用途に応じた、さまざまな駆動方法に最適化したICを搭載したTPHをご提供します。
14インチ以上26インチで高解像度を必要とする印刷原版用途に適したTPHを一本ものでご提供できます。

(※) サイズ表記について

形名 記録幅
(mm)		 解像度
(dpi)		 ドット数
(dots)		 抵抗値
(Ω)		 抵抗値
バラツキ
(%)		 回路電源電圧
(V)		 プラテン径
(φmm)		 グレーズ構造 外形(※)
(mm)
WxLxH
G5609 155.8 300 1844 5300±10% ヘッド内 ±2%
隣接ビット ±1%		 5 推奨φ16 PEG 31x170x6
［用途］ 業務用フォトプリンタ
G5610 160 1200 7584 17800±12.5% 補正トリミング有 5 推奨φ16 PEG 26x170x6
［用途］ アミューズメントフォトプリンタ
G5611 356 320 4480 7000±15% ヘッド内 ±10%
隣接ビット ±5%		 5 推奨φ25.4 PEG 53x373x15
［用途］ 医療用ドライイメージャー

弊社では、上表リストに無いカスタム製品の対応もしております。
御用の際は弊社営業部門までご連絡ください。
