折り返し電極とは？仕組み・メリット・従来型との違いを分かりやすく解説

折り返し電極とは

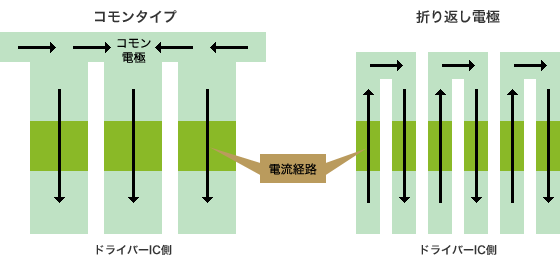

折り返し電極とは下図のような往復型電極の構造で、ヒータが2つに分割されています。
このため、ヒータのパターンピッチは仕様値の2倍となっています。

[イメージ]折り返し電極

なぜ東芝ホクト電子は折り返し電極を？

コモンがありませんので・・・

  • コモンドロップによるロスが10％程度改善されます。（当社比）
  • ヒータラインを放熱板の端面に近づけることが出来ます。
  • コモンスペースを無くして、サブストレートを小型化できます。

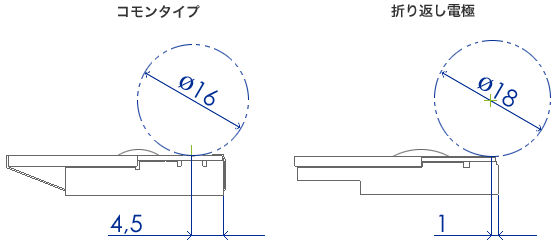

発熱体中心の高温部にスリットがあるため、以下の効果が期待できます。

  • ヒータの温度が均一化し、中央の高温部でメディアにダメージを与えることが少ない。
  • 空間周波数が2倍になり、スリットによるザラザラ感が低減される。
[イメージ]効果
